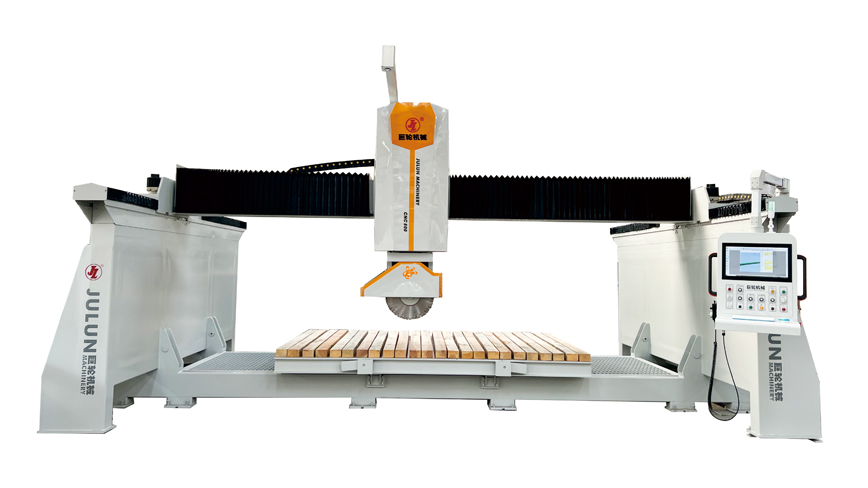

CNC 500數控五軸橋切機

產品特點

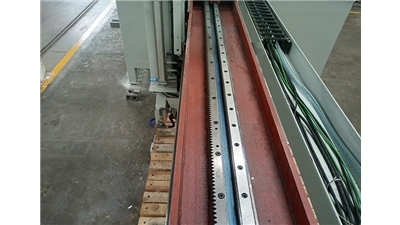

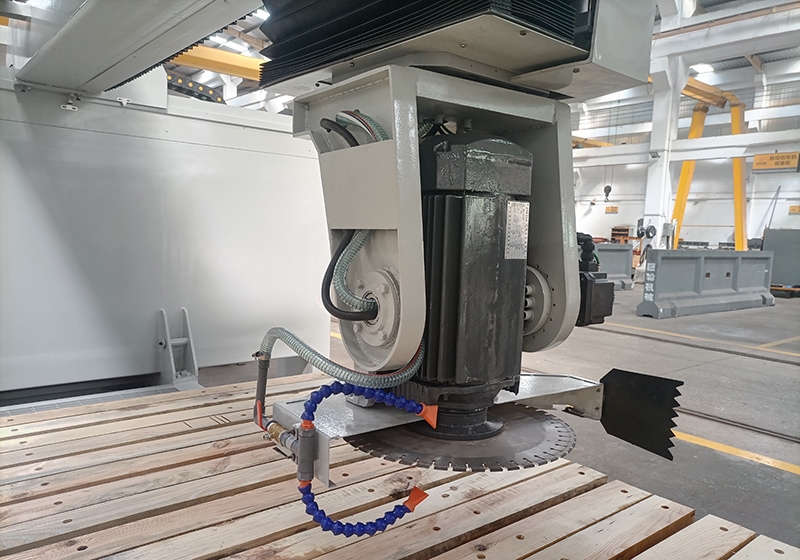

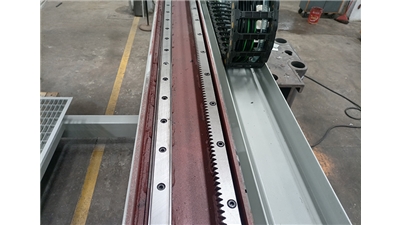

產品細節
應用案例
產品視頻

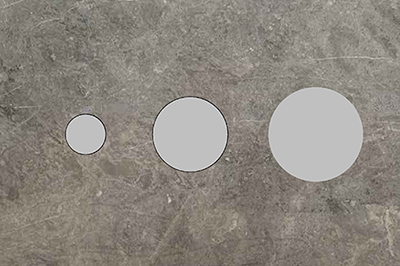

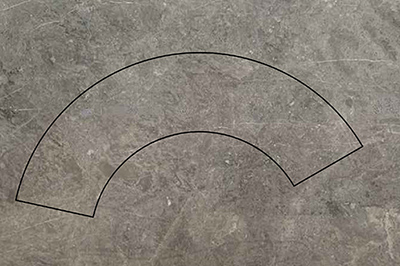

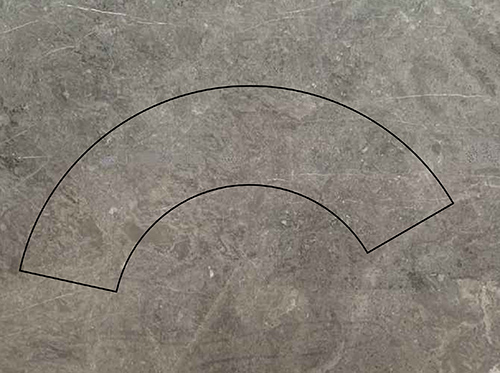

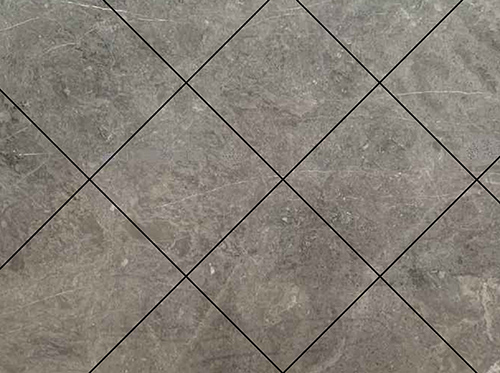

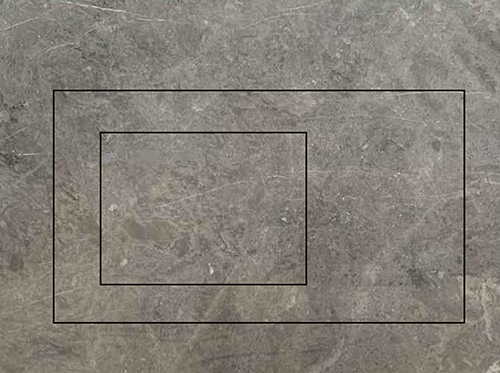

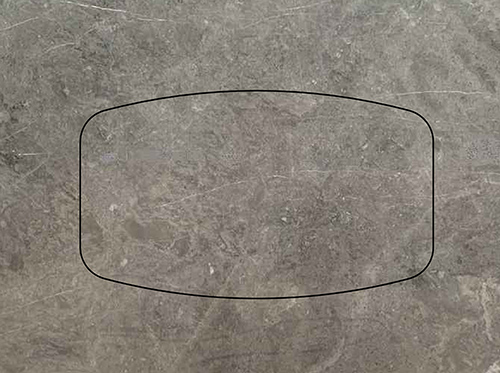

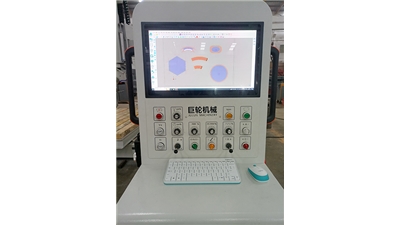

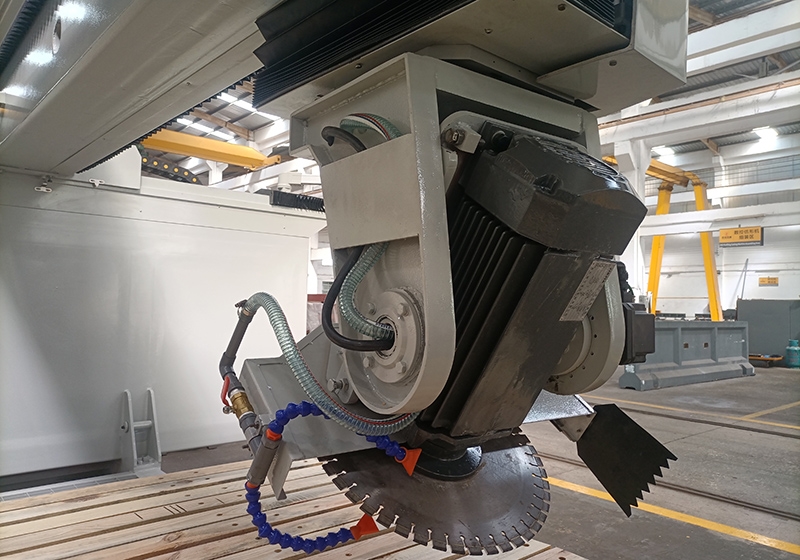

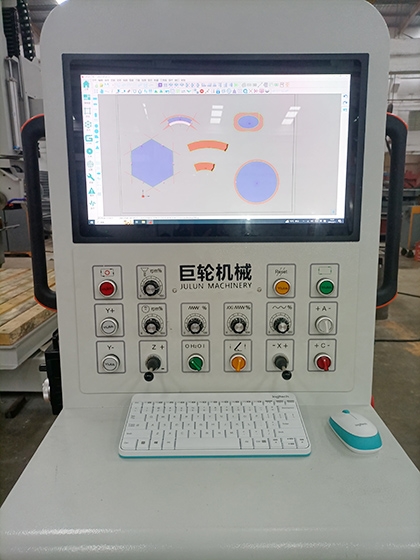

CNC500五軸橋切加工中心，采用高端工業平板電腦及超高精密專用攝像系統，應用計算機輔助制造的編程語言，可實現規格板及各種異形形狀的切割、仿形加工（如圓弧線條、直線條、異形線條、別墅窗線、園林廣場拼花等異形加工）; 該設備具有行程大、速度快、加工范圍廣、精度高、操作簡單智能、一機多用途等優勢，適合大理石、崗石、石英石及花崗巖等各種石材的加工企業的加工設備首選。（可選配銑、鉆系統，進行3D仿形切割、2D雕刻、3D雕刻等復雜形狀立體加工）。

名稱	Appellation	單位/Unit	CNC605
鋸片直徑	Max blade diameter	mm	Φ400~Φ600
最大加工尺寸（長×寬×高）	Max processing size(LWH)	mm	3200×2000×500
左右行走行程（X軸）	Left-right movement stroke (X axis)	mm	4100
前后行走行程（Y軸）	Forward-backward movement stroke (Y axis)	mm	2900
升降行程（Z軸）	Lifting stroke (Z axis)	mm	500
主軸旋轉角度范圍（C軸）	Range of spindle rotation degree (C axis)	度/°	0-360°
主軸傾斜角度范圍（A軸）	Range of spindle inclination degree (A axis)	度/°	0-90°
工作臺翻板角度范圍	Range of worktable turn-over degree	度/°	0-85°
耗水量	Water consumption	m3/h	2
主電機功率	Power of main motor	kW	22
總功率	Total power	kW	36
外形尺寸（長×寬×高）	Dimension(L×W×H)	mm	6760×3880×3650
拍照功能（視覺系統）	Camera function (visual system)		√
對刀功能（刀具直徑測量系統）	Alignment function (Blade diameter measurement system)		可選配can match
測厚功能（板材厚度測量系統）	Thickness measurement function (Slab thickness measurement system)		可選配can match
吸盤功能（切割板材分板系統）	Suction cup function (Slab cutting separating system)		可選配can match
銑刀功能（銑、鉆雕刻系統）	Milling cutter function (Milling, drilling, engraving system)		可選配can match
